Principio de trabajo

El principio de funcionamiento del filtro de banda de vacío es principalmente utilizar la diferencia de presión producida por la presión negativa del vacío, combinada con la transmisión continua del cinturón de filtro, para realizar la separación sólido-líquido dinámica de la suspensión, que se puede dividir específicamente en cinco enlaces clave.



Alimentación: La suspensión a filtrar se distribuye uniformemente sobre el cinturón de filtro a través del dispositivo de alimentación, y el cinturón se impulsa hacia adelante por el rollo de accionamiento.

Filtración por vacío: La caja de vacío debajo del cinturón de filtro forma una presión negativa, bajo la diferencia entre la atmósfera y la presión negativa, el filtrado entra en la caja de vacío a través de la tela del filtro y el cinturón del filtro, y las partículas sólidas se retienen para formar el pastel del filtro.

Lavado (opcional): De acuerdo con los requisitos del proceso, el dispositivo de lavado pulveriza el líquido de lavado a la tarta de filtro, y el líquido de lavado se bombea con la ayuda de vacío, para eliminar las impurezas solubles de la tarta de filtro.

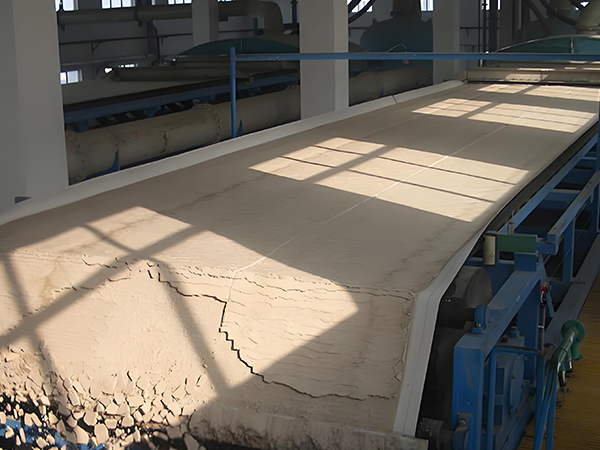

Secado: el pastel de filtro entra en la zona de vacío posterior con el cinturón de filtro, y el agua residual se descarga bajo presión negativa para reducir el contenido de agua.

Descarga: La tarta seca llega al final del cinturón de filtro, y se separa del cinturón de filtro por el rollo de descarga o el rascador para completar el ciclo de filtración.

Todo el proceso es continuo y ininterrumpido, la velocidad del cinturón de filtro, el vacío y otros parámetros pueden ajustarse flexiblemente por el sistema de control para adaptarse a diferentes materiales.

Accesorios básicos del filtro de banda de vacío:

· ElCinturón de filtro: como las partes de filtración del núcleo, hay material de lámpara de mesas de poliéster, material de lámpara de mesas de polipropileno, y puede elegir la resistencia al ácido y alcalino, la resistencia a la alta temperatura o el material de calidad alimentaria de acuerdo con las características de los materiales.

Sistema de vacío: caja de vacío, tipo de taza de agua, bomba de vacío ligera de la válvula rotatoria y tubería de vacío y válvula que cubren el contacto del cinturón de filtro para generar presión negativa.· El

Sistema de transmisión: Se compone de rollo de conducción, rollo de guía, rollo de tensión para ajustar la tensión del cinturón de filtro, así como motor de transmisión y reductor.· El

Dispositivo de alimentación y lavado: hay un salpicadero de alimentación con un fabricante para hacer que el material se distribuya uniformemente, múltiples burbujas de lavado para realizar lavado en varias etapas y bomba de lavado.· El

Dispositivos auxiliares: dispositivo de corrección de cinturón de filtro, dispositivo de limpieza de cinturón de filtro, rascador de descarga, marco y guardarela.· El

Características técnicas :

Continuidad y automatización: diseño de operación continua, junto con el sistema de control de PLC, puede realizar la operación totalmente automática de alimentación, filtración, lavado y descarga, reduciendo la intervención manual y estabilizando la eficiencia de la producción;· El

Filtración de precisión: el cinturón de filtro está hecho de varios materiales (por ejemplo, poliéster, polipropileno, etc.), y el tamaño del poro adecuado se puede seleccionar de acuerdo con el tamaño de la partícula del material para garantizar la clarificación del filtrado, mientras que soporta el lavado en varias etapas, lo que puede reducir enormemente las impurezas residuales en el pastel del filtro.· El· El

Parámetros fuertemente ajustables: los parámetros clave como la velocidad del cinturón de filtro (normalmente 0,5-5m/min), el grado de vacío (normalmente - 0,04 a - 0,08MPa), y la cantidad de agua para la lavado se pueden ajustar flexiblemente para adaptarse a la diferente viscosidad y granularidad de los materiales (por ejemplo, lodo, cristales, lodo) Estructura modular: se compone de sección de filtración, sección de lavado, sección de secado, etc. Se pueden añadir o subrayar módulos según la demanda del proceso, por ejemplo, aumentando la sección de lavado para mejorar el efecto de purificación, o extendiendo la sección de secado para reducir el contenido de agua de la tarta de filtro.· El

Ahorro energético y respetuoso con el medio ambiente: el sistema de vacío adopta bombas de vacío de alta eficiencia, con un consumo de energía menor que el de los equipos de filtración a presión tradicionales; el cinturón se puede reutilizar repetidamente, y el agua de lavado se puede reciclar (parte de ella se recicla).· El

Mantenimiento

El uso de cualquier equipo no puede ser separado del mantenimiento y mantenimiento diario, hacer un buen trabajo de mantenimiento de rutina, a fin de hacer el uso del equipo por un período de tiempo más largo.

Mantenimiento diario:

Mantenga un ojo en el estado del cinturón de filtro para ver si hay alguna rotura o desviación, si existe, debe ajustar el dispositivo de corrección de desviación o cambiar el nuevo cinturón de filtro.· El

Limpiar los escombros en la caja de vacío para garantizar una tubería de vacío suave y mantener la estabilidad del grado de vacío.· El

Compruebe las cadenas y las cadenas del sistema de transmisión, apriete las a tiempo y añada lubricante si están sueltas.· El

Limpie la broca del dispositivo de limpieza del cinturón de filtro para evitar la obstrucción y afectar la limpieza.· El

Mantenimiento regular:

Comprobar la tensión del cinturón de filtro cada semana y ajustarlo con el rollo de tensión para evitar que sea demasiado suave afectando a la filtración o demasiado apertado dañando el cinturón de filtro.· El

Comprobar la condición de funcionamiento de la bomba de vacío cada mes, cambiar el aceite del tipo de válvula rotatoria y reponer el agua circulante del tipo de anillo de agua.· El

Desmontar trimestralmente la caja de vacío para comprobar los sellos, y reemplazarlos a tiempo para el desgaste grave para prevenir la fuga de aire.· El

Mantenga el motor de transmisión y el reductor cada año, compruebe los rodamientos y reemplazarlos si es necesario.· El

Mantenimiento Especial:

Después de manejar materiales corrosivos, enjuague el interior del equipo con agua para evitar la corrosión de las piezas.· El

Antes del cierre a largo plazo, limpiar y secar el cinturón de filtro, relajar la tensión del cinturón de filtro, apagar el suministro de energía y el sistema de vacío, y hacer un buen trabajo de protección contra el polvo.· El

El mantenimiento estándar puede prolongar la vida útil del equipo y garantizar una eficiencia de filtración estable.· El
